Hammermuttern B-Typ Nut 6

Preis:
1.00 Fr
Gewinde:
M3, M4, M5
{{variant.name}}:
{{opt.name}}
{{opt.value ? '' : opt.name}}
{{opt.value ? '' : opt.name}}
Beschreibung

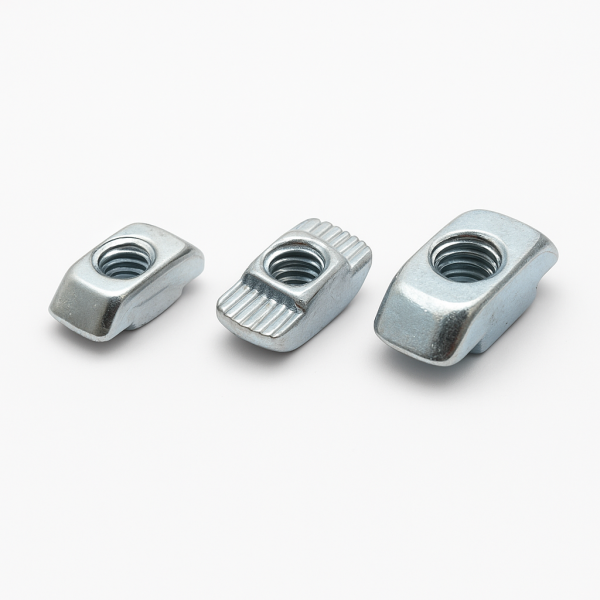

Hammermutter – B-Typ, Nut 6 (M3/M4/M5)

schwiziell – einfach speziell.

Die schnelle Lösung für feste Verbindungen in 20er-Profilen: einlegen, 90° drehen, anziehen – hält. Perfekt für modulare Aufbauten von der Halterung bis zum Maschinenrahmen.

Warum diese Hammermutter?
  • Montage überall in der Nut: lässt sich seitlich einsetzen – kein Nutende nötig.
  • Formschluss beim Drehen: dreht sich unter Zug um ~90° und verriegelt sicher im B-Typ-Profil.
  • Kompatibel & flexibel: für B-Typ Nut 6 (20er Serie) – ideal zu 20×20, 20×40, 20×60 …
  • Für M3/M4/M5: passend zu den gängigen Schrauben für leichte bis robuste Aufbauten.

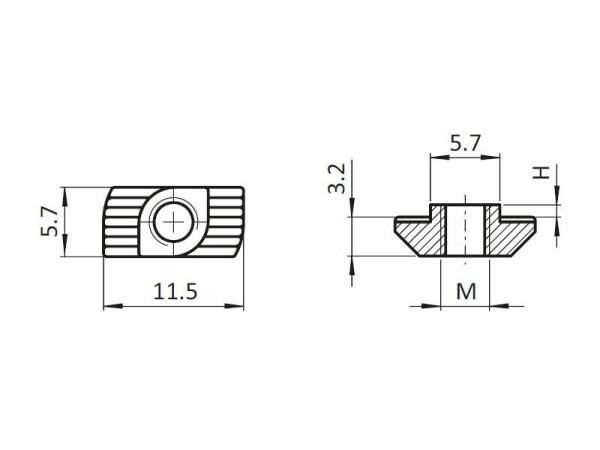

Technische Fakten (kurz & ehrlich)
  • Typ: Hammermutter, B-Typ, Nut 6 (20er Profilserie)
  • Größen: M3, M4, M5 (Innengewinde)
  • Material: Stahl, galvanisch verzinkt
  • Kompatibilität: B-Typ Nut 6. Hinweis: nicht kompatibel mit I-Typ-Systemen.
  • Empfohlene Anziehdrehmomente (Richtwerte): M3 ≈ 1–1,2 Nm, M4 ≈ 2–3 Nm, M5 ≈ 4–5 Nm.
  • Passende Schrauben: Zylinderschrauben ISO 4762 oder Linsenkopf ISO 7380.
So geht’s



  • Hammermutter seitlich in die Nut einsetzen.
  • Schraube ansetzen, beim Anziehen dreht die Mutter in Verriegelungsposition.
  • Bauteil ausrichten, auf Enddrehmoment anziehen – fertig.



Varianten



  • M3 – für leichte Anbauteile, Sensoren, Abdeckungen.
  • M4 – der Allrounder für Halterungen, Winkel, Platten.
  • M5 – für höher belastete Verbindungen und Rahmenknoten.



Lieferumfang: 1× Hammermutter in gewählter Größe (Schrauben nicht enthalten).

Tipp: Schraubenlänge = Bauteildicke + ca. 6–8 mm für Nut & Mutter (Richtwert; je nach Aufbau prüfen).
